STB-50TS型轮胎输送带式扒渣机是一种连续生产的高效率出矿设备。主要用于空间狭窄的洞采作业，城市电力工程，顶管开挖，金属矿，非金属矿，引水巷道等，适用于断面为1.6×1.6米以上的巷道。
本机采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，结构紧凑，推进力大．扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面；本机采用液控先导操作，操作轻松简便，性能可靠，维修方便；本机具有优良的人性化设计，液压系统采用风冷，有座椅，有驾驶棚，极大地减轻了工人的劳动强度，工作轻便，动作举升定位准，运料速度快，具有安全、可靠、环保高效，大量节省人力等特点，完全符合人机工程学，其动力可分为电机式和柴油式。
|

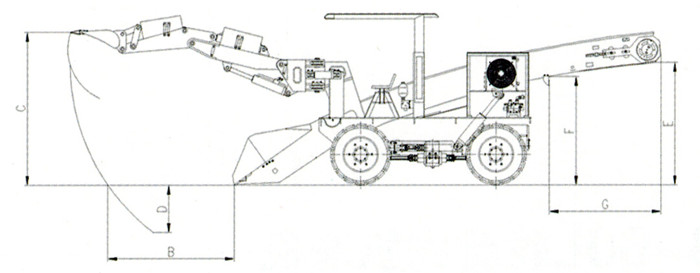

工作范围 |
|
|
产品型号 |
STB-50TS |
|
A挖掘宽度（mm） |
≥3000 |
|
B挖取距离（离铲口）（mm） |
≥1400 |
|
C挖掘高度（mm） |
≥2400 |
|
D挖掘深度（mm） |
≥500 |
|
E卸载高度 （mm） |
1200-1550（可加高） |
|
F最低卸载高度（mm） |
1100（可变） |
|
G卸载长度（mm） |
1600（可加长或缩短） |
|
H最大回转角度 （mm） |
±50 |
|
|
|
|
技术参数 |
|
|
产品型号 |
STB-50TS |
|
整机重量（T） |
≈3.2 |
|
外形（长×宽×高）（mm） |
5200×1200×1450 |
|
装载能力（m3/h） |
≈50 |
|
最小转弯半径（mm） |
≥4300 |
|
爬坡能力（。） |
≤10 硬质地面 |
|
行走速度 （m/min） |
高：4.5 低：2 |
|
离地间隙 （mm） |
180 |
|
额定工作压力（MPa） |
18 |
|
电机总功率 （kw） |
11/18.5 |
|
最大物料通过尺寸（长×宽×高）（mm） |
600×400×400 |
|
适用断面（宽×高）（M） |
1.6×1.6 |
|
|
|
