STB-60TS轮式皮带扒渣机,ZWY-60/22T小型煤矿专用扒渣机

STB-60TS轮式皮带扒渣机,ZWY-60/22T小型煤矿专用扒渣机 实心轮胎扒渣机,皮带输送方式适应断面1.8米宽,1.8米高 本机型整机宽度1.65米,高度1.7米,标准长度5.6米卸载长度可以加长。扒渣机扒渣宽度4.2米,尾部卸载高度1.2米可以加高,本机效率每小时60立方,整机功率18.5/22kw,适应坡度10度以下。

功能及特点.

  型轮胎输送带式扒渣机是一种连续生产的高效率出矿设备。主要用于空间狭窄的洞采作业,如金属矿,非金属矿,引水巷道等,适用于断面为1.8×1.8米以上的巷道。

本机采用电动全液压传动,液压行走、挖掘采集、输送、装车四种功能,结构紧凑,推进力大.扒取范围广,可以全断面装岩,不留死角,不需人工辅助清理工作面;本机采用液控先导操作,操作轻松简便,性能可靠,维修方便;本机具有优良的人性化设计,液压系统采用风冷,有座椅,有驾驶棚,极大地减轻了工人的劳动强度,工作轻便,动作举升定位准,运料速度快,具有安全、可靠、环保高效,大量节省人力等特点,完全符合人机工程学,其动力可分为电机式和柴油式。

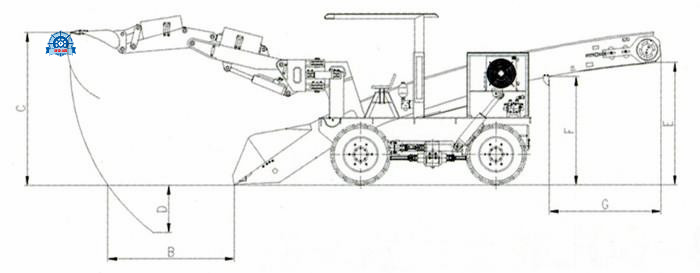

轮式皮带扒渣机工作范围

轮式皮带扒渣机产品型号

STB-60TS


A挖掘宽度(mm)≥4200
B挖取距离(离铲口)(mm)≥1700
C挖掘高度(mm)1800-2800
D挖掘深度(mm)≥ 450
E卸载高度(mm)1200-1600(可加高)
F最低装载高度(mm)1100(可变)
G卸载距离(mm)1600(可加长)
H最大回转角度(mm)

±50





扒渣机技术参数

整机重量(T)

≈5.8
外形(长×宽×高)(mm)5600×1650×1700
装载能力(m3/h)≈60
最小转弯半径(mm)≥4600
爬坡能力(。)≤10 硬质地面
行走速度 (m/min)高:4.5 低:2
离地间隙 (mm)190

最大物料通过尺寸(长×宽×高)(mm)810×580×420
额定工作压力(MPa)20

电机总功率 (kw)

18.5/22
适用断面(宽×高)(M)1.8×1.8
