STP-80大坡度破碎扒渣机多功能一体扒渣机技术参数配置
功能及特点.

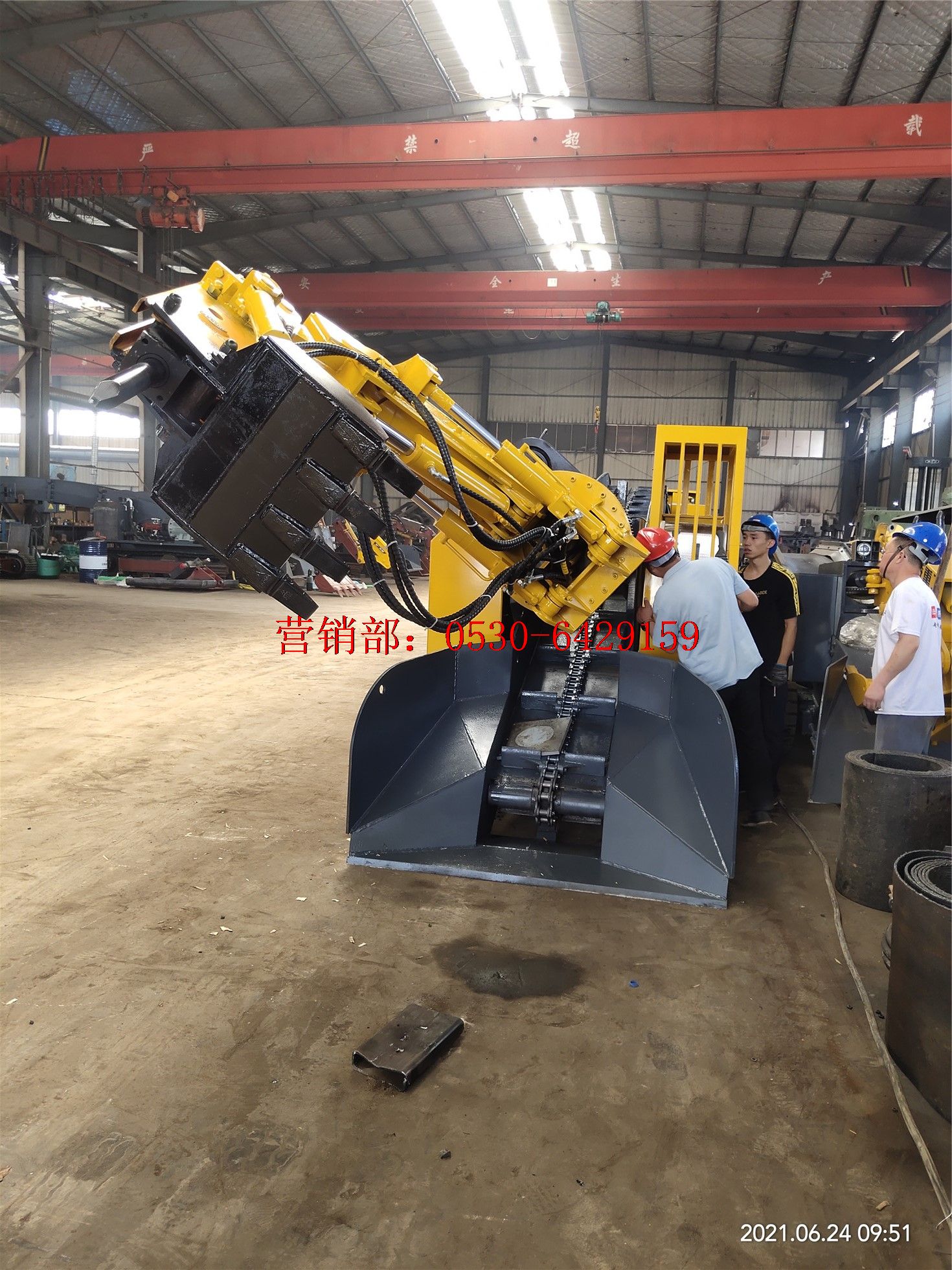

适用于断面为2.5×2.5米以上的巷道使用。设备在工作臂架上同时设有挖斗和破碎锤,具备扒渣机的性能,破碎锤采用滑道移动,挖斗挖掘工作时,可将破碎锤滑移收缩,能节省挖斗与破碎锤互换时间。适用于破碎量大,装载量小的巷道修复。具有结构紧凑、作业功效高、能耗低等优点,破碎、装载一体作业。
巷道破碎机型号 |
STP-80 |
|
A挖掘宽度(mm) |
≥4820 |
|
C挖掘高度(mm) |
≥2810 |
|
B挖取距离(离铲口)(mm) |
≥1550 |
|
D挖掘深度(mm) |
≥500 |
|
E卸载高度 (mm) |
1600(可加高) |
|
G卸载距离(mm) |
1010(可加长或缩短) |
|
H最大回转角度(。) |
±50 |
|
F最低装载高度(mm) |
1360(可变) |
|
电压V |
380/660 |
|
履带板 |
高筋板 |
|
电机kw |
30/45 |
|
整机重量(T) |
7.6/8.5 |
|
外形(长×宽×高)(mm) |
5250×1600×1900 |
|
装载能力(m3/h) |
≈80 |
|
离地间隙(mm) |
350 可加高 |
|
适应巷道坡度(。) |
≤30 硬质地面 |
|
行走速度(m/min) |
2.15/3.8 |
|
爬坡能力(。) |
≤30 |
|
适应断面(全断面破碎掘进) |
2.6米高3米宽 |
|
|
|
|
|
|
|
重量 |
250kg |
|
工作压力 |
110-140kg/cm³ |
|
打击频率 |
500-900B.P.M |
|
钎杆直径 |
68mm |
|
外形尺寸 |
长1349mm 宽270mm |
|
序号 |
名称 |
生产厂家 |
备 注 |
1 |
主泵(变量注塞泵) |
韩国斗山/日本川崎 |
原装进口 |
2 |
油缸(挖掘机类高压) 大、小、挖油缸 |
挖斗/小臂/大臂三只油缸 无锡恒立(密封系统为日本NOK密封件) |
国际知名品牌 |
3 |
油路总成(油管) |
青岛橡六 |
国内知名品牌 |
4 |
电机 |
山东山防/南阳 |
国内知名品牌 |
5 |
耐磨底板和挖斗耐磨钢 |
瑞典悍达/NM500 |
进口/国产 |
6 |
结构件 |
武钢集团Q345 |
国内知名品牌 |
7 |
行走液压马达总成 |
伊顿/斗山 |
原装进口 |
8 |
运输槽液压马达 |
宁波力士威迩/博克莱 |
国内知名品牌 |
9 |
行走履带总成 |
山推/小松底盘 |
国内知名品牌 |
10 |
刮板链条(非标) |
山客机电 |
国内知名品牌 |
11 |
液压控制阀(换向阀) |
力士乐 |
原装进口 |
12 |
先导阀(手动脚踏阀) |
韩国斗山 |
原装进口 |
13 |
轴承 |
日本NSK/哈尔滨 |
进口/知名品牌 |
14 |
回转轴心套 |
山东恒力/山东祥源 |
国内知名品牌 |
