煤矿用巷道修复机主要技术参数及特点

煤矿用巷道修复机主要技术参数及特点

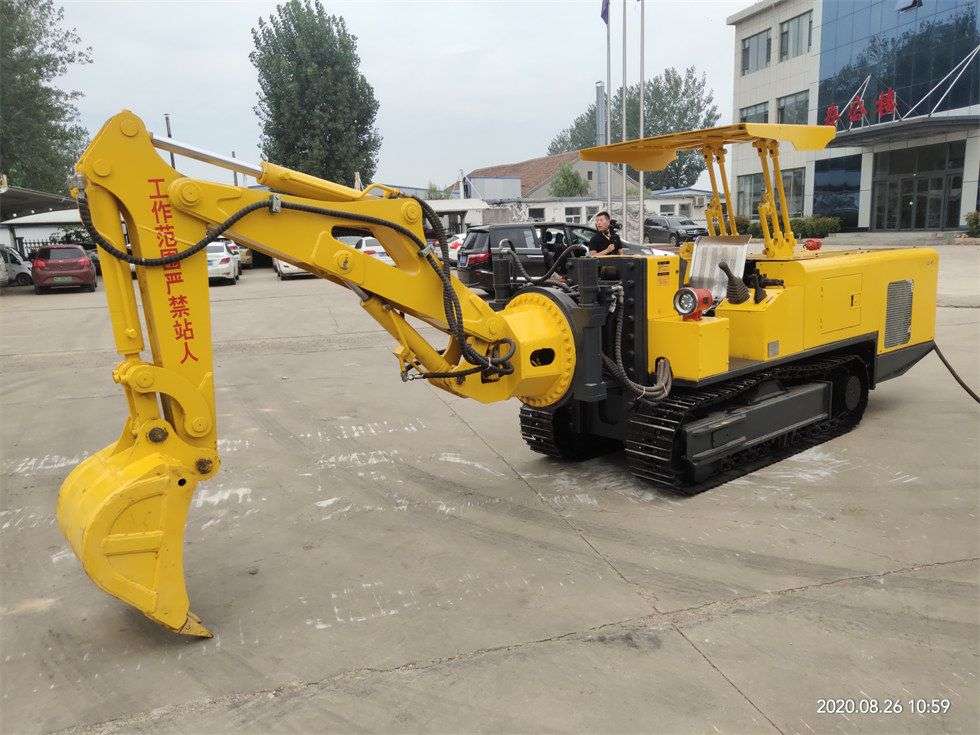

巷道修复机

1、与传统的人工清底相比,使用该机在大大节约人工成本的同时,提高了工作效率,改善了工作环境。

2、与传统的柴油机动力小型挖掘机相比,由于采用电动液压系统,因而具有噪声低、无尾气污染等特点,更适用于井下巷道修复。

3、整机结构紧凑、外形尺寸小,入井时工作装置可回收到最小尺寸,便于整体入井及升井。

4、整机结构紧凑、外形尺寸小,当回转时尾部与两帮不会碰撞,因此更加适用于井下狭小空间作业。

5、与同类型设备相比,工作装置前端的铲斗或破碎锤头可以360°旋转,更加方便巷道修复。

6、主要动作采用先导阀控制,操作轻松简便,工作平稳无冲击。巷道修复机技术参数



单位

型号/参数值

WPZ-30/600L

WPZ-22/400L

装机功率

kW

30

22

液压系统参数

液压系统额定压力

MPa

18

16

液压系统更大流量

L/min

60

60

液压油更高温度

70

70

行走机构参数

行走驱动方式

/

集成液压马达减速器驱动

集成液压马达减速器驱动

履带板宽度

mm

250

250

行走形式

/

履带行走

履带行走

接地比压

MPa

≤0.1

≤0.1

行走速度

m/min

42

42

离地间隙

mm

180

180

爬坡能力

°

-18~+18

-18~+18

铲斗装载参数

铲斗容量

m3

0.1±0.05

0.1±0.05

挖掘宽度

mm

≥4700

≥4500

臂旋转角

°

左右各40

左右各45

挖取距离

mm

≥3300

≥3000

挖掘高度

mm

≥3000

≥2700

卸载高度

mm

≥1300

≥1300

挖掘深度

mm

≥1350

≥1400

破碎锤参数

额定工作压力

MPa

18

18

更大工作流量

L/min

40

40

冲击频率

Hz

6.6~13.3

6.6~13.3

冲击能

J

600

400

适应钎具规格

mm

45

45

更大破碎宽度

mm

≥4900

≥4600

更大破碎高度

mm

≥3200

≥2900

更大破碎深度

mm

≥1550

≥1550

噪声

dB(A)

≤120

≤120

主机转弯半径

mm

≤3400

≤3100

入井尺寸(长×宽×高)

mm

(4500±50)×(1000±50)×(1600±50)

(4300±50)×(1000±50)×(1600±50)

工作尺寸(长×宽×高)

mm

6600×1000×3500

5000×1000×3000

牵引力

kN

≥15

≥15

质量±5%

kg

4600(±5%)

4500(±5%)

          ★ 以上参数如有改动,恕不另行通知。
