机型功能特点

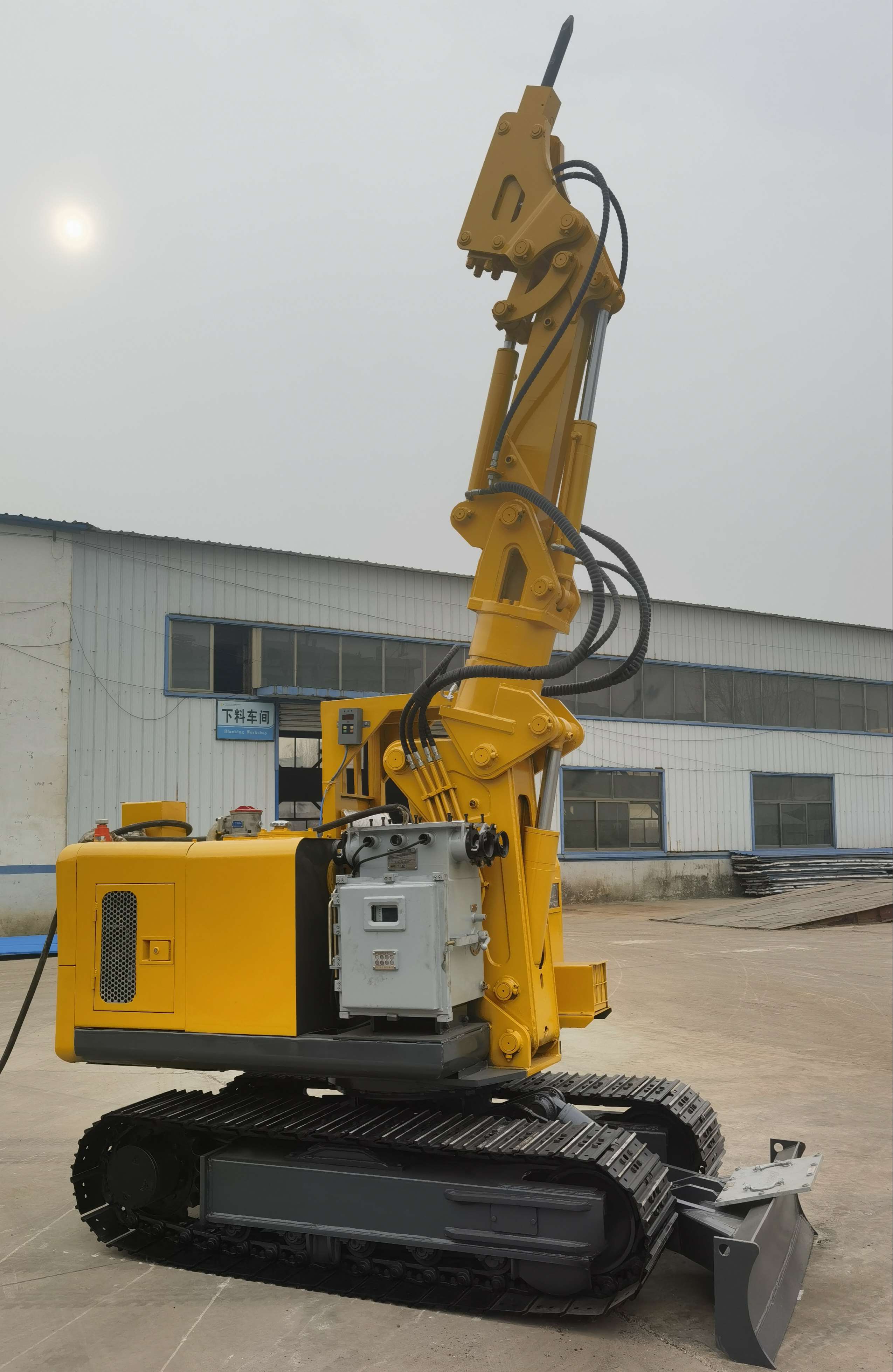

1、采用三节臂的设计，回转半径大大降低，工作机构全部缩回后整车高度2.35米，操作台顶棚可拆卸。可以根据巷道大小变化，调节臂的高低，避免触碰锚杆，锚索，巷顶板，从而使挖掘机在不同高度的断面内灵活作业；
2、三节臂油缸采用内藏式结构，有效的保护油缸，且装设有保护套，避免工作过程中发生碰撞而损坏油缸；
3、该新型多功能挖掘机，实现挖掘、铣挖、轮廓修整、卧底、清理浮煤、清渣、平整巷道等多功能于一体；
4、“适用范围大”满足挖掘、卧底、扩帮、侧掏、破碎、破岩、铲运、清理皮带机底部、装车、平整巷道等各种功能；

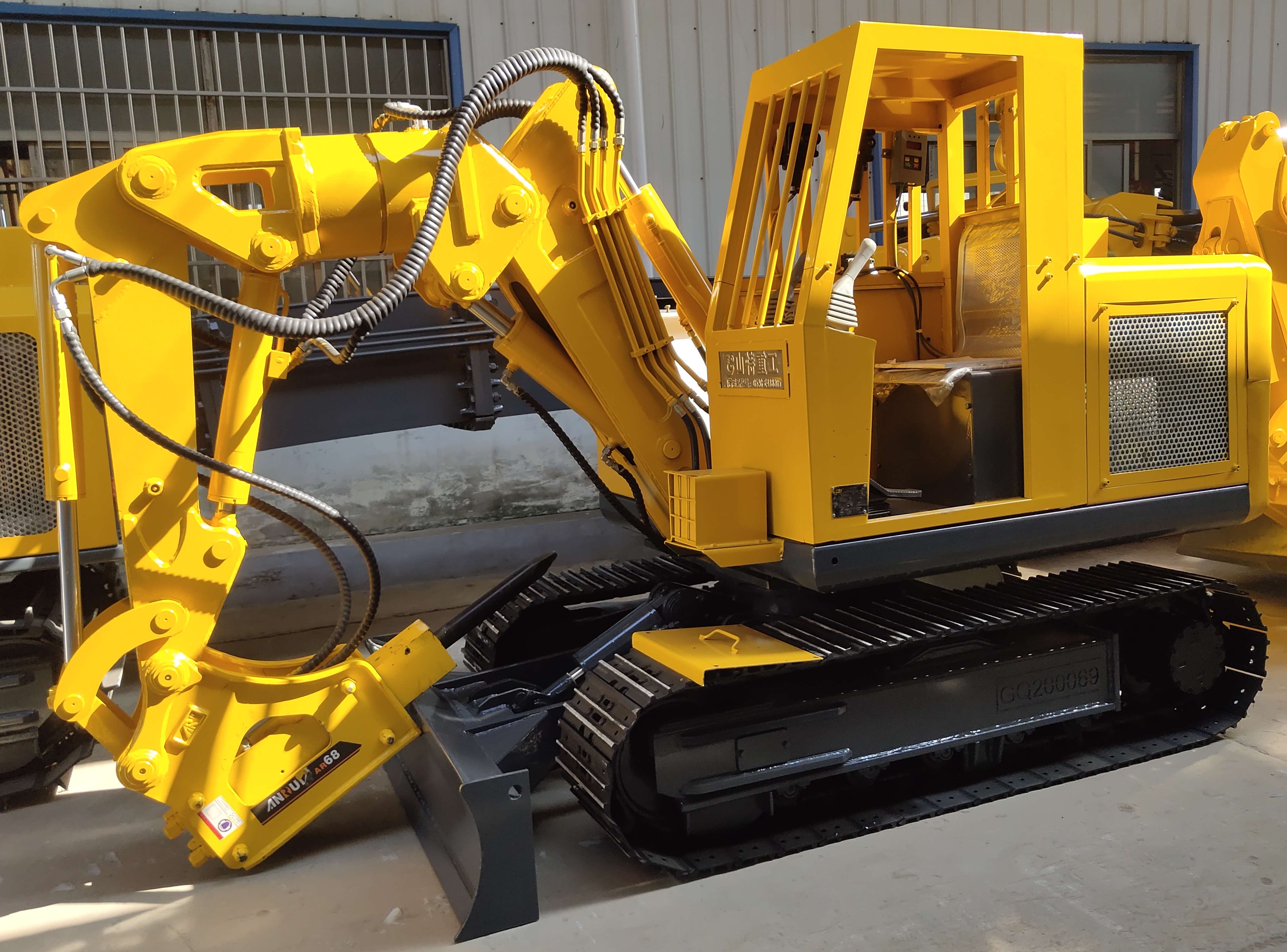

5、液压挖掘机采用无尾设计，上车架 360°旋转；辅助臂安装旋转油缸，可±90°旋转。该机可以挖掘、破碎360°无死角，同时配有前推铲，可以平整巷道工作面；
6、可以加装“机械手”，采取U型钢，提高巷道，煤巷支护效率；
7、“外形尺寸小”，便于下井组装、运输和换巷道施工，且机动灵活、安全高效、噪声低、节约能源。
8、液压系统采用分组、分回路控制，各回路均有过载保护，各个具有冲击载荷的部位需有平衡装置减少冲击，液压管路连接采用螺纹接头或快速接头形式。
9、电控系统具有过流、过载、漏电、短路、失压、瓦斯断电保 护等保护功能；配置矿用机载甲烷断电仪，能够切断整机一切负载 电源；设有紧急切断和闭锁装置，突发状况下能紧急制动操作。

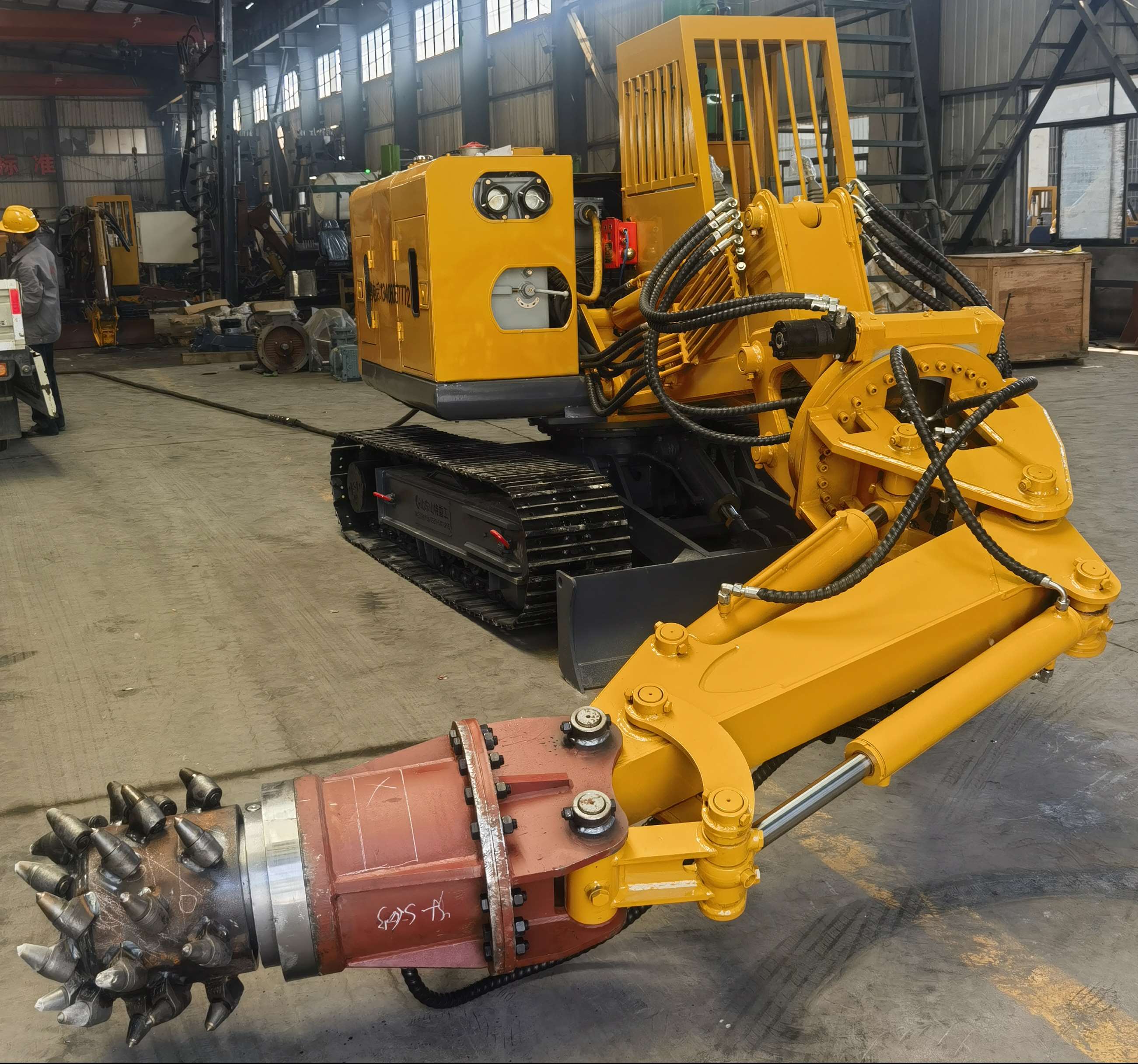

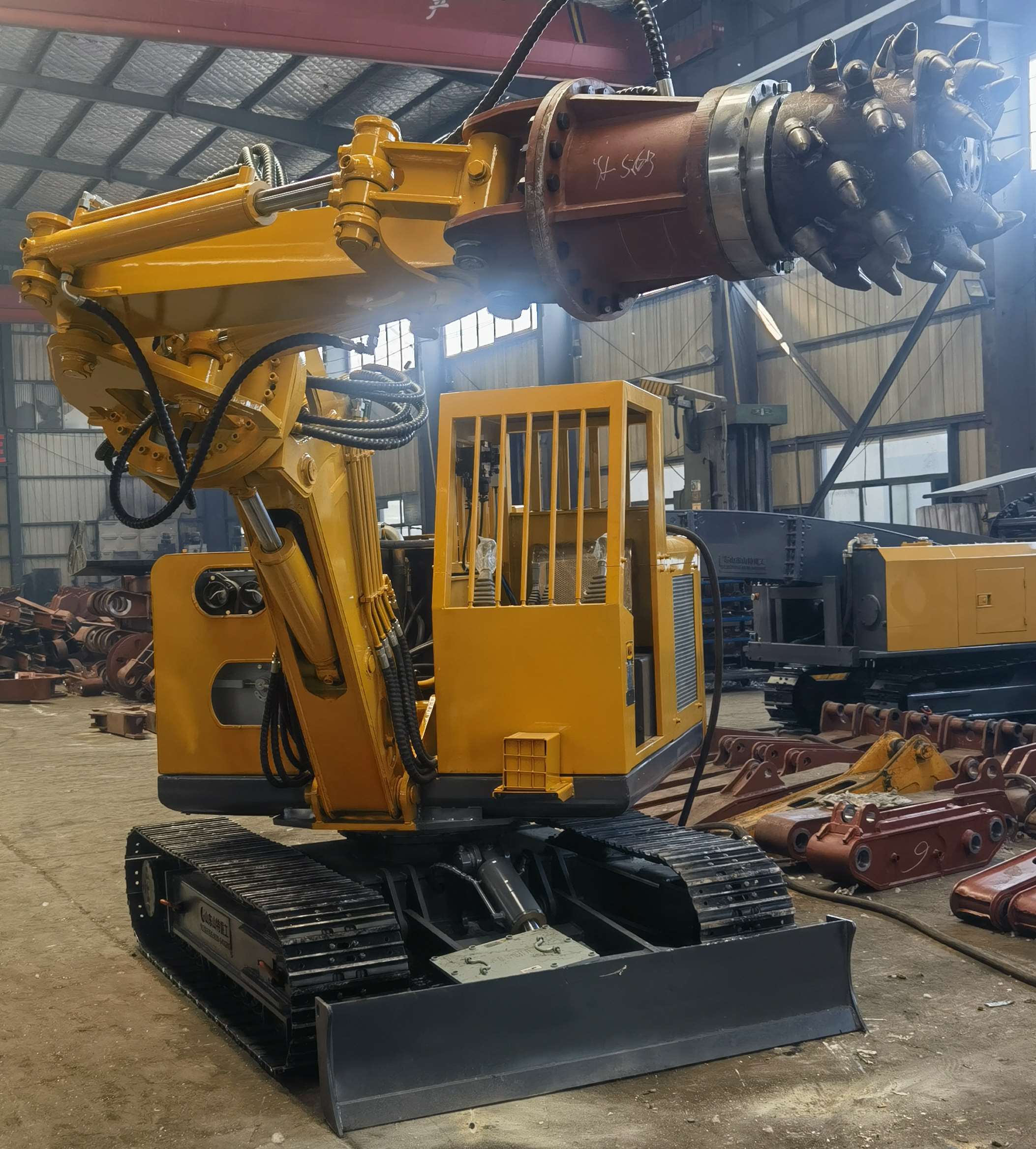

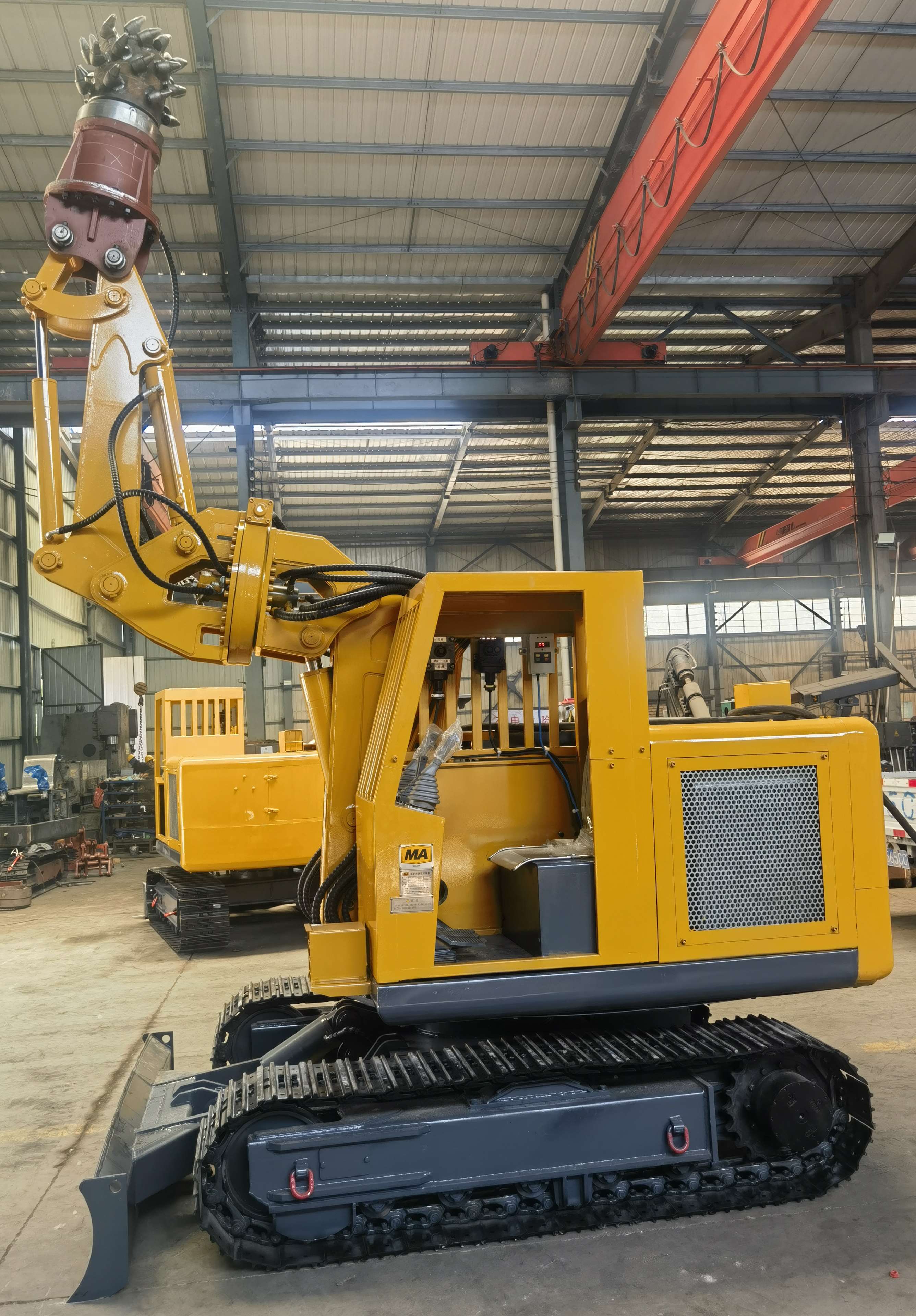

10、可选配铣挖头后，可在硬度3F的煤巷或半煤巷掘进时工作，无需炮掘。本机带有快速连接器，岩巷掘进时挖斗和铣挖头互换，爆破后用挖斗装渣，实现了一机两用；
11、主要液压件采用德国进口正齿轮变速箱，由高扭矩的液压马达驱动，确保铣挖头在更恶劣的高负荷作业条件下应付自如。可选配有内喷雾及高压外喷雾装置，灭尘效果好；
12、由于铣挖头重量大，因而整机采用超强的结构件设计理念，保证整机足够的重量，截割岩石时机身稳定，提高效率。
主要技术参数
|
项目 |
单位 |
参数值 |
|
|
工作机构结构形式 |
/ |
三节臂 |
|
|
辅助臂旋转角度 |
|
±90°或360° |
|
|
电机 |
KW |
75 |
|
|
液压系统 |
额定压力 |
Mpa |
23.5 |
|
主泵流量 |
L/min |
140 |
|
|
液压泵类型 |
/ |
变量泵 |
|
|
行走驱动方式 |
/ |
集成液压马达减速器驱动 |
|
|
行走机构 |
行走形式 |
/ |
履带行走 |
|
接地比压 |
Mpa |
≤0.1 |
|
|
行走速度 |
km/h |
0-3.5 |
|
|
离地间隙 |
mm |
300 |
|
|
爬坡能力 |
° |
≥20 |
|
|
回转角度 |
° |
360 |
|
|
回转速度 |
r/min |
0-10 |
|
|
履带类型 |
/ |
钢履带 |
|
|
履带宽带 |
mm |
400 |
|
|
履带全长 |
mm |
2450 |
|
|
挖斗容量 |
m³ |
0.35 |
|
|
铲斗装载 |
挖掘半径 |
mm |
≥4950 |
|
更大仰臂高度 |
mm |
≥5250 |
|
|
更大卸料高度 |
mm |
≥3830 |
|
|
更大挖掘深度 |
mm |
≥2450 |
|
|
最小回转半径 |
mm |
≤1400 |
|
|
铲斗挖掘力 |
KN |
35 |
|
|
额定工作压力 |
MPa |
9-12 |
|
|
破碎锤 |
工作流量 |
L/min |
50-90 |
|
冲击频率 |
bpm |
400-800 |
|
|
冲击能 |
J |
600 |
|
|
适应钎具规格 |
mm |
100 |
|
|
噪声 |
dB(A) |
≤120 |
|
|
推土铲宽×高 |
mm |
1900（1600）×320 |
|
|
整体外形尺寸（长×宽×高） |
mm |
3800×1900（1600）×2250 |
|
|
整车重量 |
t |
8.2 |
|
铣挖机
|
铣挖机(可选配） |
STR100 |
|
载机重量级T |
3-7 |
|
工作重量kg |
330 |
|
产品重量kg |
290 |
|
额定功率kw |
30 |
|
宽度mm |
500 |
|
长度mm |
805 |
|
厚度mm |
370 |
|
转速rpm |
115 |
|
更佳油流量L/min |
52-62 |
|
更大扭矩N/m |
3000 |
|
更大切削力N |
16200 |
|
圆杆直径mm |
20 |
|
刀头数量pcs |
44 |
|
更大有流量L/min |
90 |
|
更大工作压力bar |
350 |
|
破碎锤AR75 |
三角型 |
直型 |
|
总重量kg |
380 |
375 |
|
总长mm |
1699 |
1719 |
|
全幅mm |
290 |
288 |
|
驱动油压kg/cm³ |
120-150 |
120-150 |
|
驱动油量l/min |
50-90 |
50-90 |
|
打击频率bpm |
400-800 |
400-800 |
|
胶管直径mm |
12.7 |
12.7 |
|
钎杆直径mm |
100 |
100 |
|
钎杆重量kg |
23 |
23 |
|
配用斗容m³ |
0.2-0.35 |
0.2-0.35 |
煤矿用液压挖掘机主要配置
|
名称 |
生产厂家 |
备注 |
|
|
1 |
主泵（变量注塞泵） |
德国力士乐 |
原装进口 |
|
2 |
液压控制阀（换向阀） |
力士乐 |
原装进口 |
|
3 |
导向阀（手动脚踏阀） |
韩国更优油压 |
原装进口 |
|
4 |
行走液压马达总成 |
韩国伊顿 |
原装进口 |
|
5 |
先导脚踏阀（破碎锤冲击阀） |
韩国更优油压 |
原装进口 |
|
6 |
行走履带总成 |
山推小松 |
国内知名品牌 |
|
7 |
回转减速机及马达 |
韩国伊顿 |
原装进口 |
|
8 |
大、小臂、挖斗油缸 |
无锡恒立 |
国内知名品牌 |
|
9 |
油路总成（油管） |
青岛橡六 |
国内知名品牌 |
|
10 |
发动机 |
雷沃动力 |
国内知名品牌 |
|
11 |
挖斗耐磨钢 |
瑞典悍达 |
进口/国产 |
|
12 |
结构件 |
武钢集团 |
国内知名品牌 |
|
13 |
回转轴心套 |
嘉善铭鑫/浙江长盛 |
国内知名品牌 |
