巷道修复撬毛破碎机的用途和特点

巷道修复撬毛破碎机的用途和特点STP-100破碎机,公司吸收国内外同类产品优点的基础上,根据用户的实际需求,自主研发、制造的一种多功能巷道掘进设备。该产品严格按照JB/T5503—2017《立爪挖掘装载机》标准进行生产、制造、测试和检验。该破碎机结构紧凑、外形尺寸小、节约能源、噪声低、效率高,实现巷道免放炮掘进机械化作业,可大大提高巷道掘进作业速度。STP-100破碎机工作臂可以沿车身轴线左右摆动±50°(摆动幅度≥5000mm),上下破碎高度-1400-+4800mm,还可以满足挖掘、起吊及液

巷道修复撬毛破碎机的用途和特点

破碎机巷道修复机

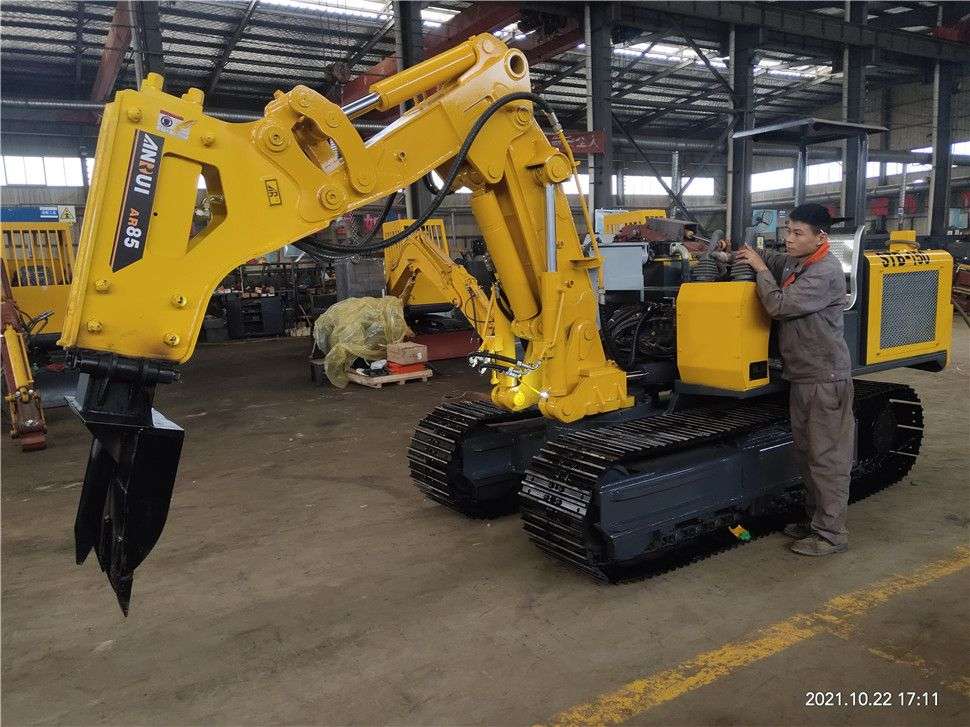

STP-100破碎机,公司吸收国内外同类产品优点的基础上,根据用户的实际需求,自主研发、制造的一种多功能巷道掘进设备。

该产品严格按照JB/T5503—2017《立爪挖掘装载机》标准进行生产、制造、测试和检验。

该破碎机结构紧凑、外形尺寸小、节约能源、噪声低、效率高,实现巷道免放炮掘进机械化作业,可大大提高巷道掘进作业速度。

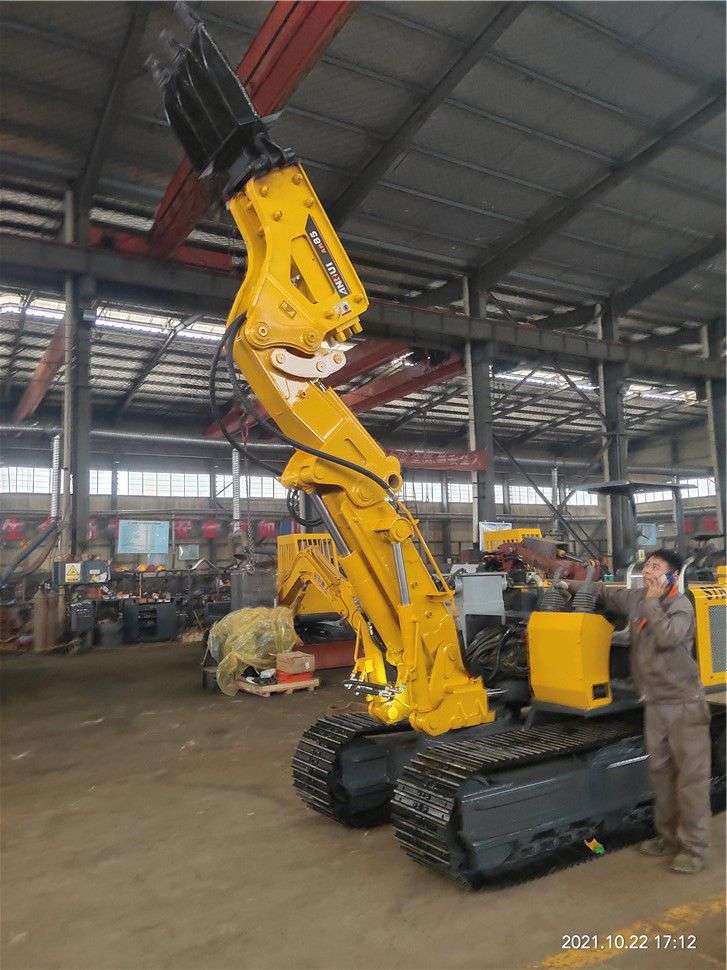

STP-100破碎机工作臂可以沿车身轴线左右摆动±50°(摆动幅度5000mm),上下破碎高度-1400-+4800mm还可以满足挖掘、起吊及液压剪(剪切锚杆)作业等各项动作要求,实现卧底、破岩、清理浮石、平整巷道及吊装小型配件

撬毛机

1.采用掘进机回转台工作机构,回转接触面积大、经久耐用安全可靠、回转方便灵活。

2.大臂油缸采用双油缸升降,能够增大举升重量,增强破碎作业的稳定性。

采用知名品牌破碎锤,重量轻,打击力强,液压系统精简高效,维修保养方式简单、价格低廉。

本机动力单一化,能耗低,整机功率仅45千瓦,全部动力集中组成动力模块。液压系统先进,采用负载敏感变量系统。本机结构紧凑,主要动作采用比例先导阀控制,操作轻松简便,工作平稳无冲击。

使用破碎机在井下巷道内掘进、卧底等能够免去放炮作业,大大降低职工劳动强度,节约炮掘作业成本,节约大量人工,安全可靠,平均150吨/8小时,3*3断面每天进尺5-6米。

另外破碎机操作简单,易学易会,操作方便舒适,标准配置操作杆、操作平稳,靠背椅接近人体形状,牢固耐用,可有效缓解驾驶员的操作疲劳。易于保养,油泵及控制阀防护罩可完全打开,便于检查、保养。全液压系统控制,动力单一,液压系统先进,管路布置合理,安全稳定性好。

破碎机可一机多用,除完成破碎作业外,还可完成作业点短距离运输、卧底、扩帮帮等工作。

  1. 破碎机主要参数

整机重量:约10T(标配)

破碎能力:≈0--10m3/h

设备总功率:45Kw、1450r/m

破碎锤:AR85(85杆)

A.破碎宽度:≤5.2m

B.破碎距离:(离铲口):≤3.2m

C.破碎高度:≥4.8m

D.破碎深度:≤1.3m

履带板宽度450mm

离地间隙:300mm(可加高)

行走速度:3.1KM/H

最小转弯半径:≥5m

操作方式:先导操作

外形尺寸(长*宽*高):4100*1600*1500

适应巷道断面尺寸:(宽×高)≥3m×3m

STP-100破碎机配置一览表

序号

名称

生产厂家

备 注

1

主泵

德国力士乐

原装进口

2

行走液压马达总成

韩国斗山

原装进口

3

行走履带总成

山推小松

原装进口

4

油缸(挖掘机类高压)

大、小、挖油缸

无锡恒立

中美合资

进口密封系统

5

油路总成(油管)

青岛橡六

国内知名品牌

6

电机

济南东联

国内知名品牌

7

回转机构

掘进机式回转台

国内知名品牌

8

液压控制阀(换向阀)

德国力士乐

原装进口

9

先导阀(手动脚踏阀)

韩国更优油压

原装进口

10

破碎锤

安瑞85钎杆

国内知名品牌

11

耐磨底板和挖斗耐磨钢

瑞典悍达NM450

原装进口

12

结构件

武钢集团Q345

国内更优品牌

13
