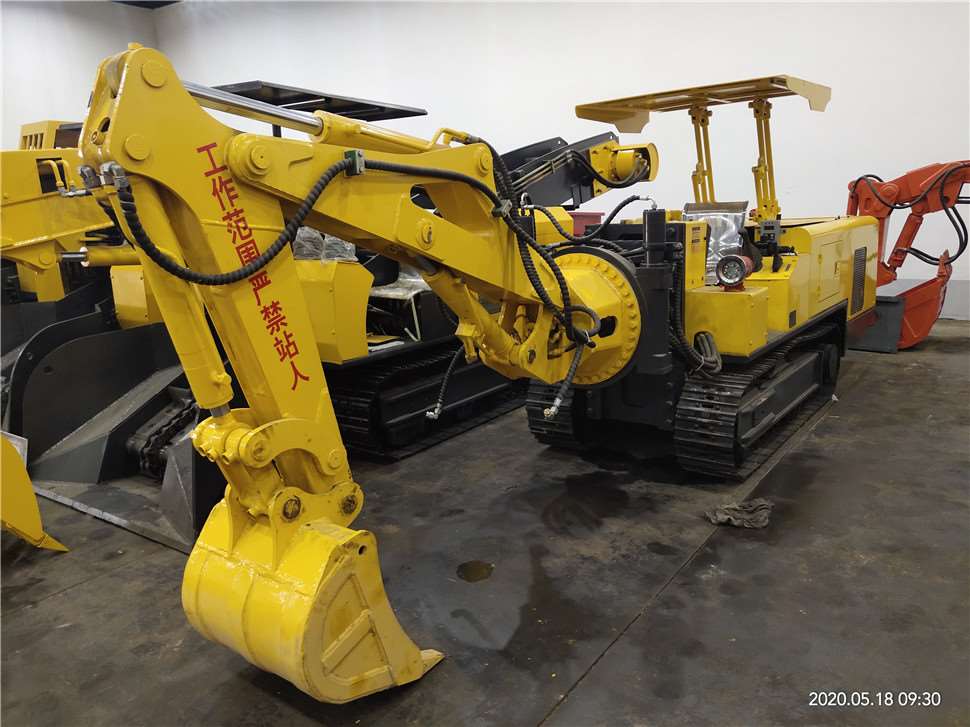

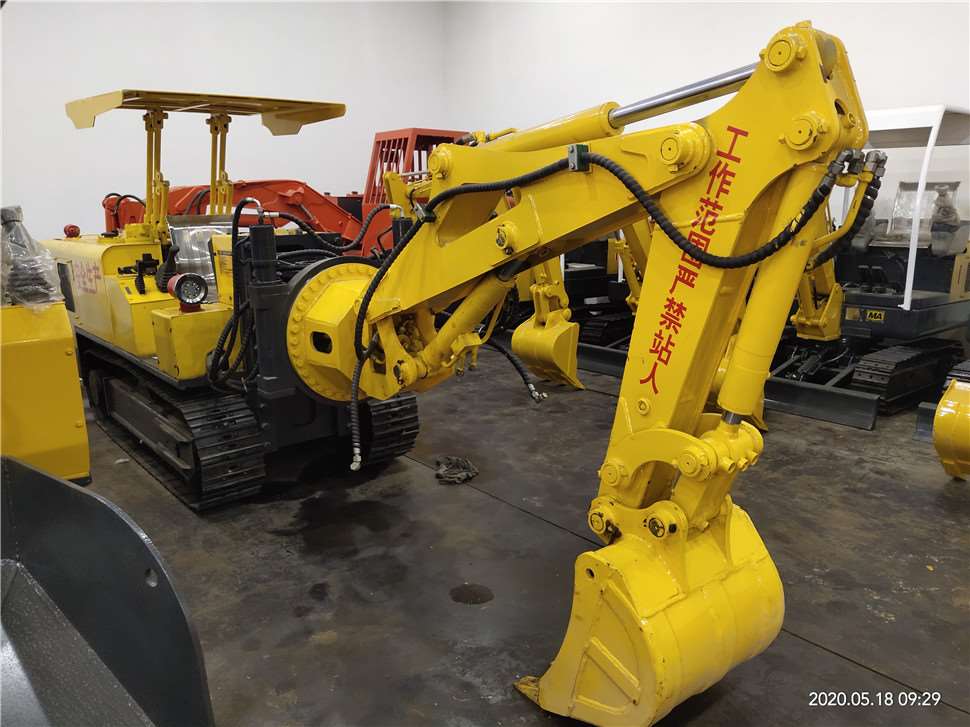

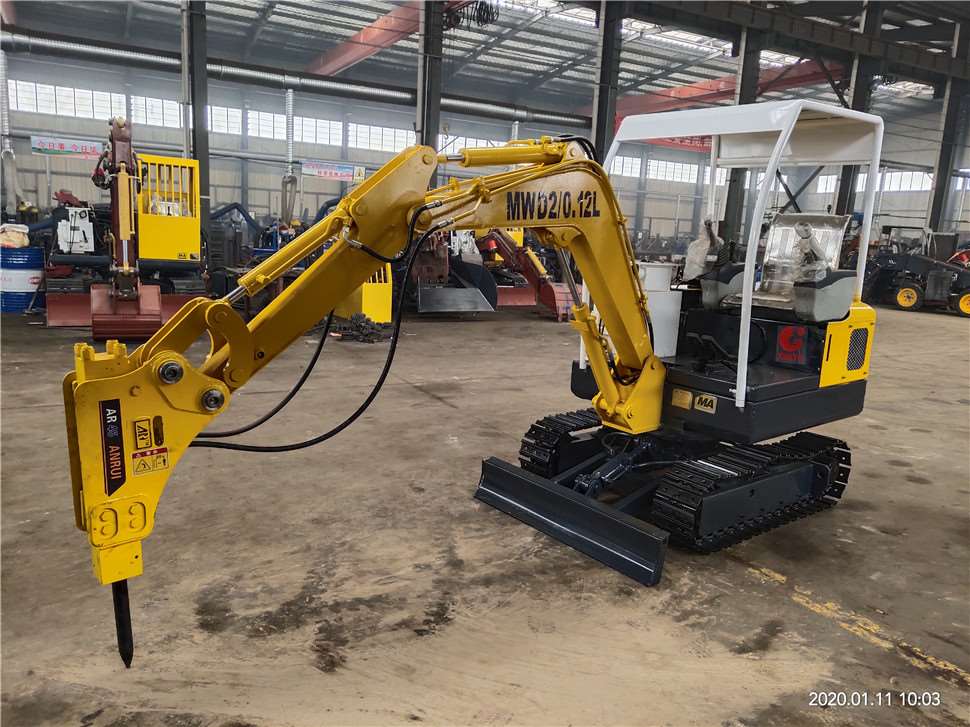

巷道修复机与电动挖掘机电气系统
本机电路部分有矿用隔爆型电磁启动器，矿用车载式甲烷断电仪，煤矿用低浓度甲烷传感器，声光电铃，机车灯，电机，控制按钮组成。
本机所配用的起动器为 QJZ16-120/1140(660)（A）矿用隔爆兼本质安全型真空电磁启动器（以下简称启动器），适用于含有爆炸性气体(甲烷)的煤矿井下, 作为控制主油泵电机之用。同时对电动机及其有关电路进行保护。
本机电气原理图见附件
一、启动器为矿用隔爆型产品，其在电路中的工作原理如下：
1.在瓦斯含量不高于 1.00%时，接通换向开关 HGK，控制变压器 T 输出 36V
交流电，保护器触头闭合，为控制电路供电做好准备。
2.按下矿用隔爆型控制按钮的起动按钮 QA2，此时若起动器在无故障状态，
则中间继电器 ZJ 吸合，控制电压经全波整流后使真空接触器 CJ 吸合，并利用
CJ1 常开触点实现自锁，主油泵电机启动，同时断开漏电检测回路。
3.按下矿用隔爆型控制按钮的停止按钮 TA2，控制回路断开，中间继电器失电，常开触头断开，真空接触器线圈失电，使主触头脱开分断主线路，主油泵电机停止。
4.在启动或运行过程中，当线路发生短路、过载、断相等故障时，保护器触头动作，使吸合线圈释放而起保护作用。
5.每次启动前，保护器的漏电检测 33#端通过常闭触点对负载进行漏电检测， 当主回路对地绝缘电阻低于规定值时，保护器实行漏电闭锁，起动器无法启动。
二、安装、使用注意事项
1在安装前应检查其技术数据是否与工作电压，所控电机容量相符，其零部件应完好无损；
2电缆的引入及引出应用接线装置中的橡胶密封圈、金属堵环、压紧螺母或压紧法兰将电缆压紧以达到隔爆要求，同时应紧固电缆防松脱装置；
3不使用的接线口应用橡胶密封圈、金属堵环、金属堵板严密封堵；
4.各隔爆面在使用、检修过程中应保持其原有粗糙度，不得磕、划伤、腐蚀。
5 搬运过程中，应避免强烈震动，严禁翻滚。在维护维修中，严禁带电开盖！ 严禁碰伤、划伤隔爆面！
