煤矿用挖掘式装载机(扒渣机)技术要求

煤矿用扒渣机技术要求

一、设备型号及名称:

ZWY-80/30L扒渣机

煤矿用挖掘式装载机(扒渣机)技术要求


二、设备数量:2

三、资质及标准规范要求:

  1、遵循标准:满足JB/T5503-2004立爪挖掘装载机、GB/T7935液压元件通用技术条件、GB/T3766-2001液压系统通用技术条件、符合GB3836.1-2000 爆炸性气体环境用电气设备 第1部分:通用要求;GB3836.2-2000 爆炸性气体环境用电气设备 第2部分:隔爆型“d;GB3836.4-2000 爆炸性气体环境用电气设备 第4部分:本质安全型“i” 、AQ1043-2007矿用产品安全标志标识等相关标准。

2、具备全部正规企业资质证明材料,产品应符合国家行业标准。设备出厂时必须有整机的“矿用产品安全标志证书”、“产品合格证”、“防爆合格证”、“出厂检验报告”;产品铭牌,标志清楚,固定牢靠。主要安标受控元件必须具有矿用产品安全标志证书、合格证等。

3、符合煤炭行业《煤矿矿井机电设备完好标准》(2016年版)要求。

4、符合《煤矿安全规程》规定(2016年版)的要求。

四、设备主要技术参数及要求:

1、设备适用条件:

1.1适用于含有爆炸性气体环境(甲烷、煤尘)的煤矿井中;

1.2在交流50Hz,电压为660/1140V的线路中;

1.3适应海拔1960米,周围环境压力为(0.81.1×105Pa;

1.4周围环境温度为-5℃+40℃

1.5周围空气相对湿度不大于95%+25℃);

2、主要技术参数

产品型号

ZWY-80/30L

备注

挖掘宽度mm

4200


挖取距离mm

1600


挖掘高度mm

2600


挖掘深度mm

500


卸载高度mm

1500


卸载距离mm

1700


最大回转角度°

±50


整机重量T

8.8


外形尺寸mm

5100×1600×1800


装载能力m³/h

80


最小转弯半径mm

5500


适应巷道坡度°

25


行走速度m/min

2.1,3.8


离地间隙mm

300


额定工作压力mpa

25


电机总功率KW

30


最大物料通过尺寸mm

800×600×550


适应断面m

2.2×2.2


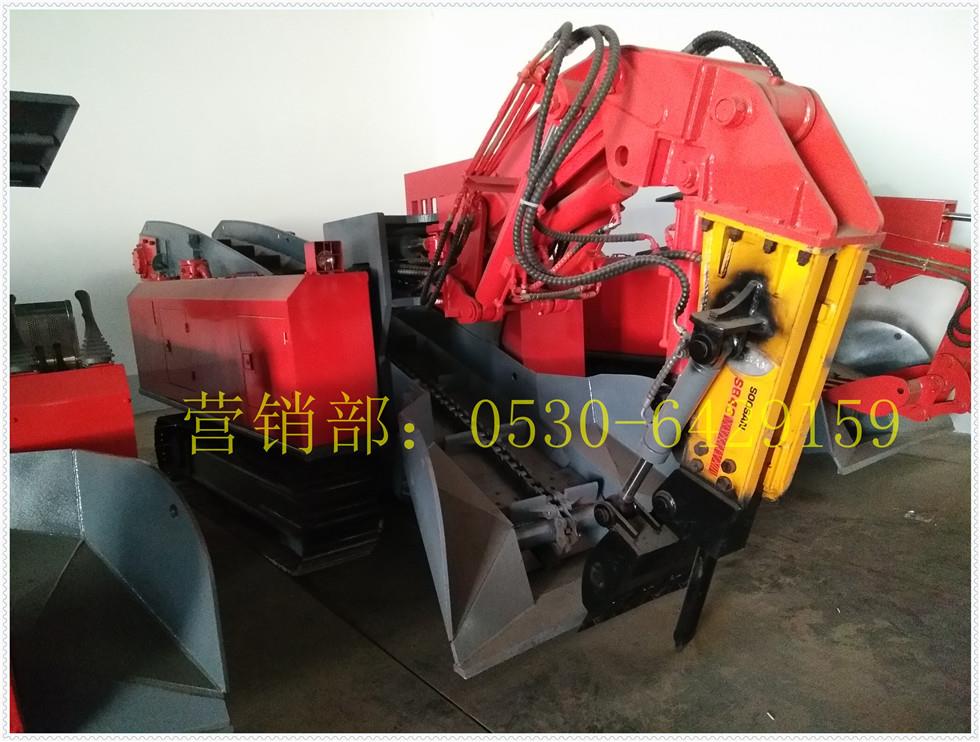

煤矿用挖掘式装载机(扒渣机)技术要求

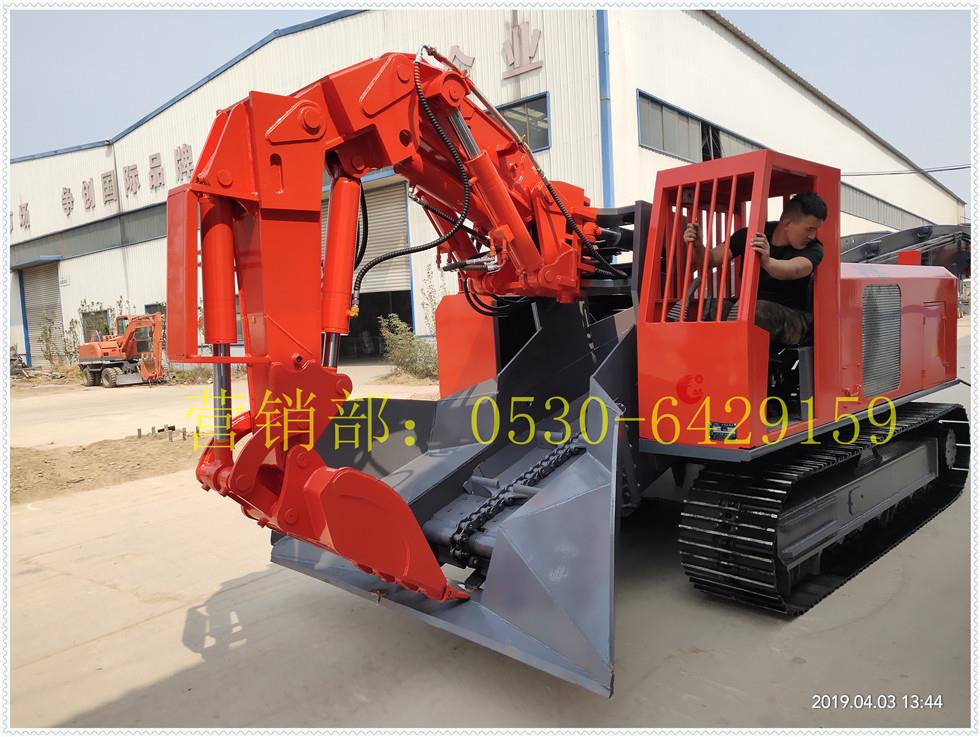

煤矿用挖掘式装载机(扒渣机)技术要求

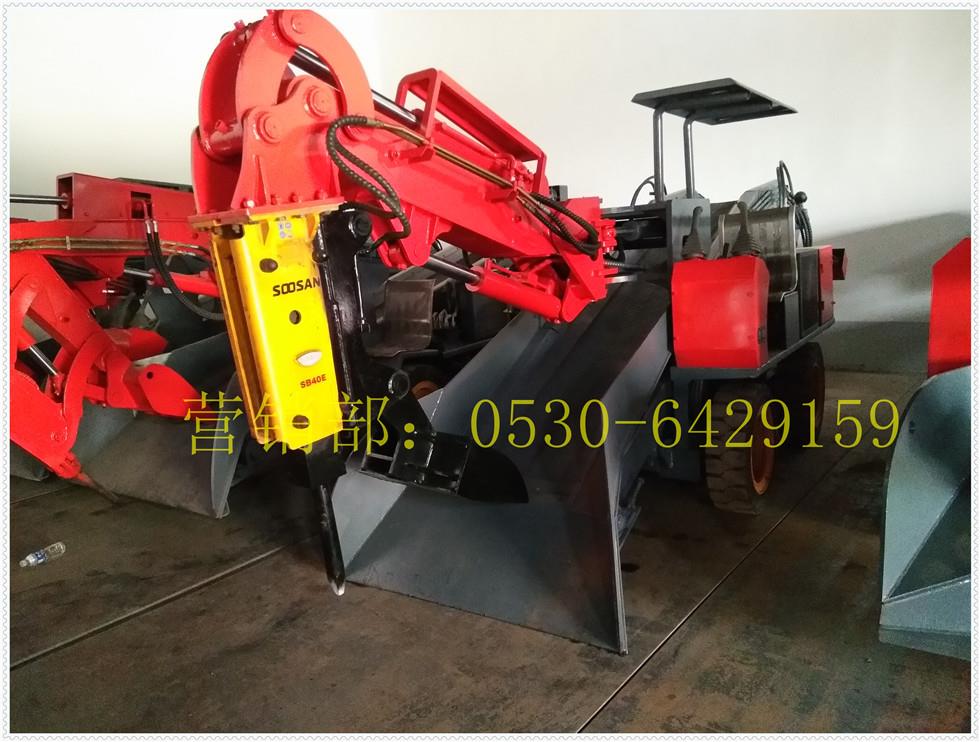

煤矿用挖掘式装载机(扒渣机)技术要求

煤矿用挖掘式装载机(扒渣机)技术要求



3、主要技术要求

3.1装载机前进、后退、左右转弯、扒取或挖掘机构的升降、回转,转向机构的转向,运输机构的升降和刮板链的运动应灵活平稳无卡滞现象。

3.2驾驶室操控系统采用液压先导控制,操纵机构应灵活准确可靠,具有明显的操纵指示标牌,操纵手柄操纵力为:单手臂操纵不大于150N

3.3液压系统采用先导控制,选配纯进口负载反馈系统;应具有良好的密封性能,液压元部件均为国内外知名品牌,性能可靠,使用寿命长;固定接口不允许有渗油现象,运动接口不允许漏油;液压系统达到热平衡后,油温不得高于75℃;液压系统应有压力过载保护装置,其回转臂左右转向和大臂下降的液压回路中应装有速度控制装置。

3.4工作臂采用模块化设计;铲斗的斗底板侧板以及加强板等部

位均采用进口耐磨材料,斗齿采用挖掘机专用斗齿,保证互换性;装、运方式为分装分运,运输机采用高强度刮板链,运输能力强,使用寿命长,驱动马达带液压涨紧和机械锁紧装置;输送槽为高强度锰板焊接,底板并采用进口或国产高耐磨材料,其硬度不小于HRC38,同一条焊缝宽度应一致,焊缝最大宽度与最小宽度不得超过3mm,焊缝应平整,不得有漏焊、弧坑、气孔、夹渣、烧穿、咬肉等缺陷。

3.5装载机启动时,应有提醒注意安全的警示信号;前端和后部电机、电控的防爆性能必须满足《煤矿安全规程》对掘进工作面电气设备要求,前后均配套LED冷光源照明灯,并有警铃,应满足行驶和作业工况的需要;应具有倒车音响警示信号;应有与运输设备安全可靠的连接装置。

3.6左右行走机构配置液压制动器;履带可实现快速张紧;

履带板结构设计合理,附着能力强,用优质合金钢精密铸造,可靠性高。

3.7液压系统管路选用国内知名品牌高强度高压胶管。

3.8电控系统采用液晶显示屏直观显示,专用PLC可编程控制器并具备在线监测功能。

3.9电气系统应具有下列主要功能:

 3.9.1 电动机之间设有电气连锁功能;

3.9.2 具有机载瓦斯断电功能;

3.9.3 具有过压、过载、断相、漏电闭锁、过热、急停等保

护功能;

五、附件

1、提供专用工具1套。

2、配带易损随机配件,并提供价格构成明细清单。

六、设备需配备技术资料数目:

1、使用说明书              8本

2、出厂试验报告            2

3、生产许可证              2

4、产品合格证              2

5、防爆合格证              2

6、煤安标志证              2份

7、配件目录及价格表        2份

8、说明书及其他相关证件电子版

煤矿用挖掘式装载机(扒渣机)技术要求

煤矿用挖掘式装载机(扒渣机)技术要求

煤矿用挖掘式装载机(扒渣机)技术要求

煤矿用挖掘式装载机(扒渣机)技术要求



七、质量保证期及其他要求

1、厂家负责现场安装及技术指导。

2、产品质保期为投用后一年,如在一年内出现产品质量问题,由厂方免费更换,产品使用期间因质量问题造成经济损失由厂方承担。

3、设备在运行过程中出现技术故障和疑难问题时,厂方接到矿方的通知后需在24小时内到现场处理或提出处理意见。

4、厂方长期提供产品配件和售后技术服务。

5、厂方负责送货至矿方,双方共同验收或由矿方安装箱单验收。

6、中标后要求厂方进行配套沟通,签订技术协议,具体技术细节以技术协议为准。

7、交货期:2019625日前。
