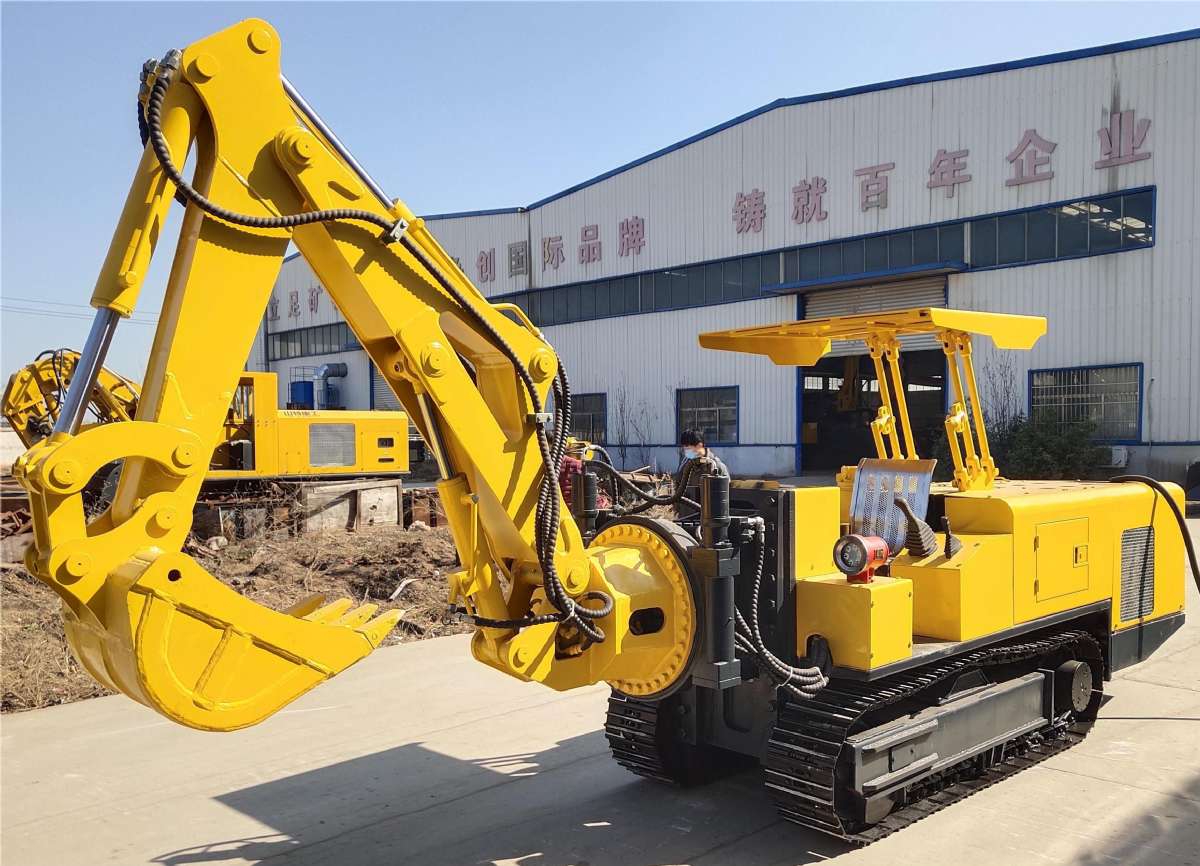

第六章 常见故障、原因及处理措施
常见故障、原因及处理措施见表6-1
表6-1
|
故障 |
可能原因 |
排除方法 |
|
电动机启动不了或运转不正常 |
1、电源缺一相，或相序不正确； |
1、检查电源保证三相正常和相序正常； |
|
2、电压不足； |
2、测量电压，把电压调整正常； |
|
|
3、接触器损坏或电气线路有故障。 |
修理、更换接触器、排除线路故障。 |
|
|
无动作或动作缓慢无力 |
1、电动机反转； |
1、电动机转向纠正； |
|
2、齿轮箱有故障，油泵不转； |
2、排除齿轮箱故障； |
|
|
3、油泵损坏 |
3、修理或更换油泵； |
|
|
4、液压系统压力偏低； |
4、把系统压力调整正确； |
|
|
5、吸入空气； |
5、检查吸油管路，更换密封件，排除渗漏； |
|
|
6、油面太低； |
6、加油至油标上限； |
|
|
7、回油滤芯堵塞； |
7、清洗或更换回油滤芯； |
|
|
8、有缸内有空气； |
8、把油缸接头处的软管拧紧，来回运动排气； |
|
|
9、液压油不合格或粘度太高； |
9、按要求更换液压油； |
|
|
10、主溢流阀卡住； |
10、清洗或更换主溢流阀； |
|
|
11、有缸内泄严重。 |
11、更换油缸密封。 |
|
|
行走、转向无力，或不能直线行走 |
1、主溢流阀压力偏低； |
1、清洗或调整主溢流阀至正常压力，必要时更换调不上压力的阀； |
|
2、行走马达损坏； |
2、修理或换行走油马达； |
|
|
3、左右履带张紧度不一致； |
3、调整履带张紧度。 |
|
|
渗漏 |
1、接头松动； |
1、拧紧接头； |
|
2、密封垫或密封圈失效； |
2、更换垫圈或密封圈； |
|
|
3、焊缝渗漏。 |
3、补焊。 |
第七章 设备的运输及储存
更优节 设备的运输
1、在公路上运送巷修机之前，应确保道路的宽度，桥梁等符合要求。
2、如用平板车运输，请在平坦坚实的路面上上下平板车，并选择合适的桥板。不要使用巷修机的工作装置上下平板车，否则可能导致意外。
3、如巷修机吨位较小，外形尺寸符合货车装载的要求，也可保持设备在水平状态下整机起吊，用货车运输。
4、运输时，为了防止损坏铲斗油缸，请注意在铲斗油缸的下面垫木方，以免其与车厢底板接触。
5、使用足够长度的钢索固定履带的前后部分，避免修复机在车震时被移动，所有的部件要固定在车上面。
第二节 设备的储存
1、储存时，应在0～40℃的温度下保存，将巷修机直立于地面上，当在露天存放时，本设备应有防雨设施遮盖。
2、附设备随机文件及物品如下：
1）装箱单；
2）使用维护说明书；
3）产品合格证；
4）专用工具；
5）易损件清单。
本公司负责及时解答用户在使用设备中遇到的问题，必要时派人到现场服务。负责订购，代办运输。
第八章 附表、检修与保养、操作规程、附图
一、电气配套件明细表
|
序号 |
名称 |
型号 |
数量 |
安标编号 |
|
|
1 |
二层钢丝编织液压支架软管 |
RB2-76 |
1 |
MEE030224 |
|
|
2 |
煤矿井下用隔爆型 三相异步电动机 |
WPZ-30/600L |
YBK3-200L-4 （660/1140） |
1 |
MAI181592 |
|
WPZ-22/400L |
YBK3-180L-4 （660/1140） |
1 |
MAI181663 |
||
|
3 |
矿用隔爆兼本质安全型可逆真空电磁起动器 |
QJZ-80/1140(660) |
1 |
MAB190093 |
|
|
4 |
矿用隔爆型LED照明信号灯 |
DGE21/48LX(A) |
2 |
MAH150262 |
|
|
5 |
矿用隔爆型声光组合电铃 |
DLB2-127G |
1 |
MAJ040016 |
|
|
6 |
煤矿用隔爆型低压电缆接线盒 |
BHD2-20/127-6T |
1 |
MAF110262 |
|
|
7 |
矿用隔爆型控制按钮 |
BZA1-5/36-2 |
1 |
MAD020061 |
|
|
8 |
矿用隔爆型急停按钮 |
BZA2-5/36J(A) |
1 |
MAD060005 |
|
|
9 |
矿用车载式甲烷断电仪 |
DJC4.0/220 |
1 |
MFA000003 |
|
|
10 |
煤矿用移动轻型橡套软电缆 |
MYQ-0.3/0.5(2.5)mm2 |
3M |
MIA020007 |
|
|
11 |
煤矿用移动屏橡套软电缆 |
MYP-0.66/1.14(16)mm2 |
95M |
MIA020204 |
|
|
12 |
矿用隔爆型LED照明灯 |
DGE9/36L(A) |
2 |
MAH090078 |
|
二、易损件明细表
|
序号 |
名称 |
规格型号 |
数量 |
备注 |
|
1 |
进油滤芯 |
SP810 |
1 |
|
|
2 |
铲齿 |
PC60RC |
1 |
|
|
3 |
铲斗销轴 |
φ50 |
1 |
|
|
4 |
铲斗油管 |
RB-12.5-19 |
/ |
|
三、检修与保养
1、对设备进行检修时，要将机器停放在一个水平、平稳的位置，防止在机器下面或上面工作时，机器晃动。
2、在进行检查、维修时，将禁止操作的标志牌挂到机器的显著位置，提醒其他人员不得启动机器。
3、巷修机维修时必须先切断电源，并注意保护好各防爆面，并防止水和其他液体进入开关箱，确保电气设备不失爆。
4、在检修作业期间，必须防止机器误动作等危险情况发生。
5、在切断或移动任何管、接头或是相关单元时，先释放管路中的压力。
6、检修时，将铲斗降到地面上，或保证其已被正确锁定，防止意外落下。
7、如需更换胶管或液压元件，应在环境较好的地方，严禁脏污进入，将相应机构固定可靠后再拆，同时应注意保持液压系统内部的清洁度。
8、不可在液压油冷却前触摸破碎器任何部位，防止高温伤人。
9、保持散热器清洁，保证散热器风扇无损坏及运转正常，防止油温上升造成液压系统故障。
10、巷修机所配套的电器产品必须要有在有效期内的安标证，不得随意更换安标电气配套件。
11、每天检查保养内容:
巷修机每日检查保养确认表
|
序号 |
检查内容 |
检查人 |
时间 |
|
1 |
液压油箱油位，应在液位计温度刻线上端，油位不足时及时加油，油质不符合要求及时更换，加油时应从回油滤清器加油，严禁不经 过滤加油。 |
|
|
|
2 |
工作装置销润滑脂情况。 |
|
|
|
3 |
检查机器外观，停机不动，应无变形、无碰撞、管路无断裂。 |
|
|
|
4 |
检查螺栓、螺母、软管接头松紧，按需要及时紧固或更换。 |
|
|
|
5 |
检查所有油缸、管和软管是否漏油或损坏，如有损坏及时更换。 |
|
|
|
6 |
检查行走系统是否存在泄漏或摩擦。 |
|
|
|
7 |
检查支重轮、引导轮、托链轮和行走马达是否出现泄漏、异常磨损 和螺栓是否松动。 |
|
|
|
8 |
慢慢移动机器，检查是否有异常声音。 |
|
|
12、使用期间履带合理的上下扰度不大于15～20mm。驱动轮与引导轮之间履带的涨紧度不合适时转动履带，将接头转至上面中间位置，用千斤顶支撑起机器一侧。
①调大转动张力:用黄油枪给涨紧油缸喷嘴打黄油，得到需要的张力。
②放松转动张力:慢慢拧松油嘴，释放黄油，油嘴旋转不得超过一圈。
13、销轴润滑油不足时，应用黄油枪注油润滑各销轴。
14、液压油不足时要及时补充。
四、巷修机司机操作规程
第1条，上岗前必须经过专门培训并考试合格；
第2条，认真学习“作业规程”，熟悉作业环境、生产系统、施工方法、质量标准和安全注意事项，具备自保、互保的意识和能力。
第3条，巷修机司机要穿戴整齐，扎紧袖口，戴好帽带，严禁佩戴戒指、松动的首饰。
第4条，操作前电动机启动时，先对机器进行点动数次，一切正常后方可开机。
第5条，启动工作之前，应按规定进行巷修机检查和做好准备工作，如发现部件有故障，应予排除和修理，否则 不应进行作业。
第六条，巷修机操作侧必须保持足够的操作空间。
第7条，起动电机前，确保机器周围没有人，并发出开机信号。
第8条，使用的液压油必须清洁，并符合规定的牌号和质量标准。
第9条，行驶和操作工作装置前，应观察巷道修复机周围有无人员和阻碍性物料。
第10条，巷修机在运转时，严禁站在巷道修复机后方以及前方工作臂动作范围之内。
第11条，电机运转时，不允许检查和保养；确实需要在电 机运转情况下检查时，车上必须有驾驶员监护。
第12条，巷修机开动时，禁止任何人上、下车；除驾 驶位置以外，施工地点前后 5m 范围内不得有其它人员并派 人在5m 以外警戒，监护电缆、管路等。
第13条，巷修机司机与警戒人员联系时使用哨子，作 业前必须确定好联系信号，巷道修复机司机必须听从指挥。
第14条，巷修机行驶时，应避免驶入左右高差较大的场合，挖掘机不得跨越大于200mm 的障碍物。
第15条，巷修机在装卸等作业前，推土板应支撑到地面；作业时，严禁人员在千秋架站立和走动。
第16条，工作完毕离开驾驶前，要将挖斗(破碎锤)放到地面，然后按下停止按钮关掉电机，并切断控制柜电源。
第17条，巷修机发生故障，需要拖回修理时，应使用平板车进行运输，不得用绞车强行拖拽，以免损坏行走马达。
第18条，熟练掌握所用巷道巷修机的构造、特征、技术性能、安全注意事项等，掌握维修和保养技术。
第19条，准备工作，作业环境安全检查:
1、检查作业范围的YJ支护、临时支护及其他安全设施，发现不符合“作业规程”要求的，必须先进行处理。
2、检查有害气体浓度是否符合规定，安全监测仪器是否按规定设置，发现问题立即按规定进行处理。
3、检查巷道修复机使用地点是否符合“作业规程”的规定，否则禁止开机使用。
5、其它工作人员出于安全地点。
第20条，巷修机操作，使用前的检查:
启动前需检查：
1、检查液压油箱油位，要求保持在上油位孔附近。
2、检查履带张紧情况，如过于松驰需及时用张紧油枪向张紧油缸加注润滑脂。
3、按润滑表要求向各润滑点加注润滑脂。
4、检查各部连接件有无松动。
启动后，出车前需检查：
1、电机、液压泵启动后检查液压油箱油位。
2、前后照明灯是否正常。
3、倾听电机及液压泵运转声音是否正常。
4、检查液压工作装置的个工作日油缸动作是否正常。
5、检查各接头及油管有无渗漏现象。
第21条 巷修机的驾驶
启动：
1、启动电机应在完成上述启动前的检查后，方可进行。
2、将方向操纵手柄和液压操纵杆放在中间位置。
3、和上矿用隔爆型磁力启动器电源手柄。
4、打开油箱液压截止阀。
5、按下启动按钮启动电机。
行驶：
1、电机启动后，空转5分钟左右，进行预热。
2、将千秋架收起，挖斗(破碎锤)收缩至运输位置(离地300-400 毫米)。
3、收起推土铲，缩致更高位置。
4、将左右行走操纵杆缓缓向前进或后退位置推动，向工作地点行驶。
停机：
1、铲斗(破碎锤)放到地面，操纵手柄应放在中间位置。
2、按下停止按钮，停机。
第22条，更换铲斗(破碎锤)。
1.将巷修机铲斗(破碎锤)降到准备存放位置，挖掘机停电闭锁挂牌。
2.释放与铲斗相连的液压管路中的压力。
3.使用扳手将连接挖斗(破碎锤)与千秋架的销轴固定螺栓及连接小臂与挖斗(破碎锤)的销轴固定螺栓卸下。
4.取下连接挖斗(破碎锤)与千秋架的销轴及连接小臂 与挖斗的销轴，将销轴及螺栓用塑料袋装好。将油管连接销 取下，拔掉油管，将油管使用塑料袋包裹好。
5.人工将破碎锤(挖斗)对准轴口，安装销轴并将轴固定螺栓拧紧，连接上油管(油管堵头)。
第23条，注意事项:
1、巷修机必须定期检修，并经常检查，发现隐患应及时处理；在系统各油缸未充满液压油的情况下，大臂不得超过水平位置。
2、改变安标配套件时，应选择具有安全标志的产品并确保整体匹配，不得随意变更涉及本安关联的电气元部件。
3、当操纵系统出现故障时，必须停车检查，故障排除前，不允许启动巷修机。
4、巷修机使用660V或1140V 两种电压，出厂时为 660V 接线，在使用1140V 电压时，应改变照明灯接线和电磁起动器内转换钮；严禁增加照明功率。
5、驾驶人员必须携带有安全标志的便携式瓦斯报警仪，当其发出报警声时必须立即停机。
6、所有参加施工人员必须熟悉本措施，严格按措施要求施工，巷修机操作人员必须经过培训，方可操作设备。
7、作业前，对现场的顶帮安全情况进行检查，发现有断锚断索、顶板下沉严重、单体卸液等安全隐患时要及时处理，加强支护，待消除一切安全隐患后，方可作业。
8、工作面绞车钢丝绳要甩至不影响挖机工作区域内，防止损坏钢丝绳。
9、加强巷修机及开关设备的检修、维护，每班使用前，对设备进行详细的检查，发现问题及时处理。
10、使用巷修机施工时，施工地点后 5m 及掩护架处设警戒，除操作人员、看护人员、监护人员外，严禁任何人员进入警戒内，看护人员及监护人员必须处于巷修机悬臂及铲斗工作区域以外。
11、施工时如灰尘大时，操作人员要佩戴防尘口罩。
12、在上车前和下车前必须保证切断电源，防止上下车时误碰操作手柄。
13、巷修机启动前，应确保所有管路都已联接牢固，不得有渗漏;确保各手柄和踏板处于中间位置，以保证机器在启动时不会动作。
14、机器行走控制前，先按响电铃，提醒其他人员后再操作。
15、在开始工作前，缓慢操作控制手柄，确保其反应与其功能相符。
16、巷修机需前进或后退时，必须保证移动段范围内的底板平整、无杂物，无人员，同时要加强管线的防护，安专人看管电缆，防止轧坏电缆，严禁巷修机撞击各类管线。行走区域内的杂物、铁器、木料要提前清理好，不得影响行走。
17、在作业期间或当机器接通电源后，严禁人员在巷修机前面大臂的移动范围内和机体两侧停留，避免因大臂突然 下落或机体侧翻造成伤害。
18、任何人员严禁靠近操作中的机器，需要靠近前，必须先通知操作人员，确认安全后，方可靠近。
19、在改变巷修机作业方位时，要提前提醒工作范围内的所有人员注意安全，在进行摆动操作前，确保摆动区域内无人或其他障碍物。
20、在斜面或斜坡上行驶时，要格外小心，防止机器倾翻或滑动，严禁在斜面上摆动大臂或转弯。走向方向要保持水平，并仔细的进行操作控制，防止突然移动、滑落或倾翻。
21、在行驶时，保持挖斗高于地面 300mm，在粗糙的地面上，以慢速行驶，不要急于转弯，切勿强行通过障碍物。
22、严禁用铲斗齿来吊装和移动重的负载物，严禁使用铲斗破碎或锤击敲打操作，不得多次往复甩动铲斗和臂油缸，否则会损坏部件。
23、在进行大臂转动操作时，左右旋转不能大于180°，否则会绞坏胶管。
19、严禁使用机器的牵引力来挖掘，严禁通过倾倒或提升机器来得到动力，防止损坏设备。
24、挖打坚硬岩石超过1分钟仍未破碎的，及时更换位置，防止损坏设备。
25、严禁将钎镐以上的机体部位浸入泥水中，防止活塞或其他部件提前损坏。
26、严禁将主机油缸运动到两极端位置时冲击，防止损坏设备。
27、工作中机器遇到异常声响等情况应立即停机查明原因，排除故障后方可开机。
28、操作时，小心挖斗碰到设备本身，防止损坏设备或伤人。
29、严禁用履带碾压大块岩石，防止设备歪斜、倾倒。
30、使用铲斗挖货前，应检查支架推移收完，防止刮坏铲斗。挖货时，应对施工区域进行检查，有铁器设备时要提前清理好。使用破碎锤卧支架架脚时，要提前将支架推移使用葫芦吊起，防止操作时推移下落损伤破碎锤。
31、装载作业受阻时，应迅速将操作手柄复至零位，排除故障。
32、在未关闭电源之前，司机不得擅自离开机器。
33、在离开座椅前，关闭(按下)先导开关按钮，以防止误碰操作手柄。
34、巷修机施工结束后，靠帮停放，大臂转至向前位置，在离开机器前，将铲斗降到地面，各手柄及踏板置于中间位置，关闭电机、切断电源。
五、附图

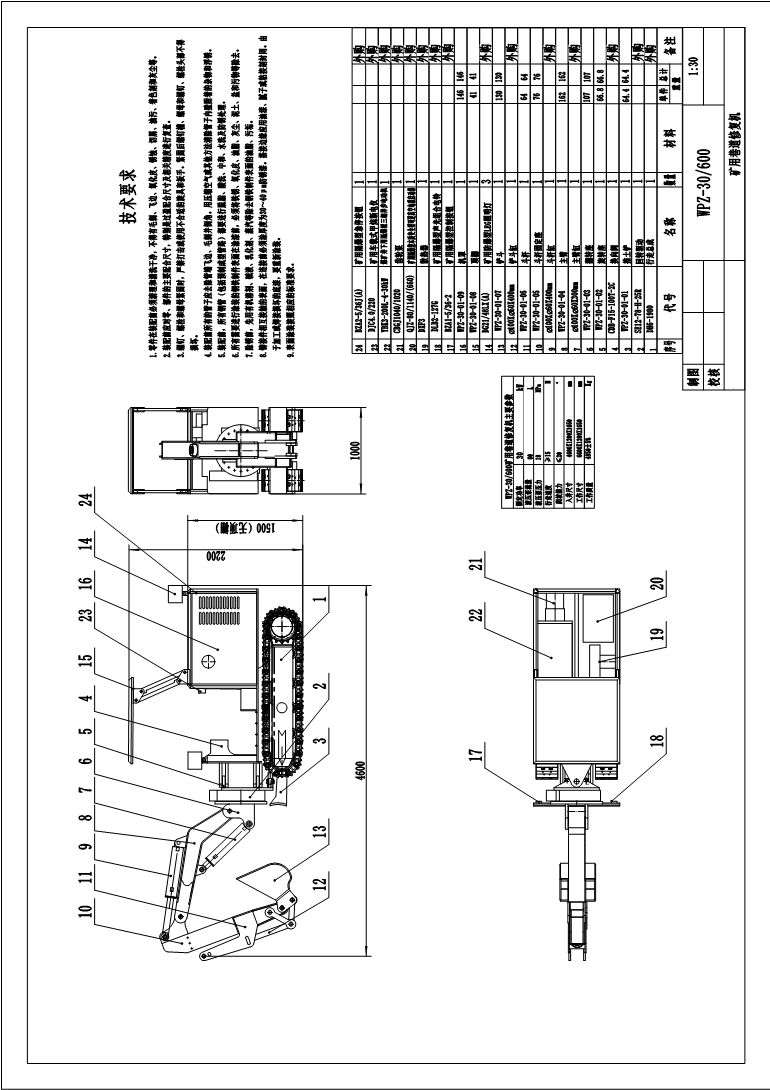

图一、总图； 图二、液压原理图；图三、电气原理图 ;图四、手柄操作指示牌
图一总图

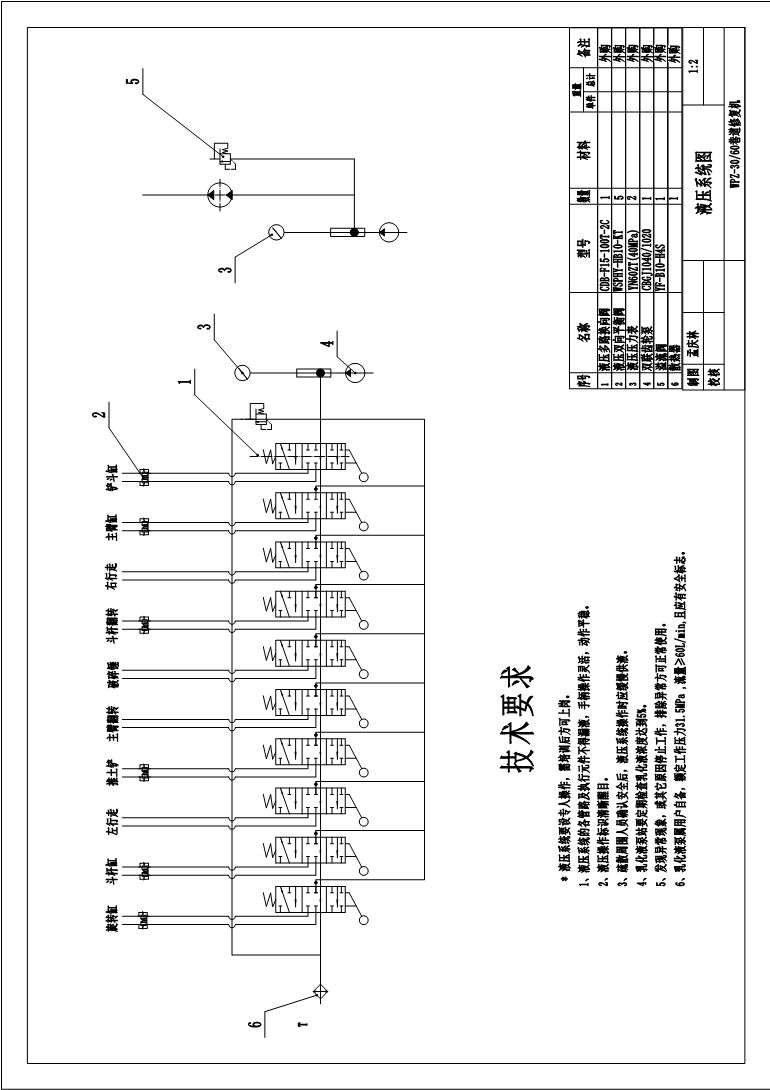

图二、液压原理图

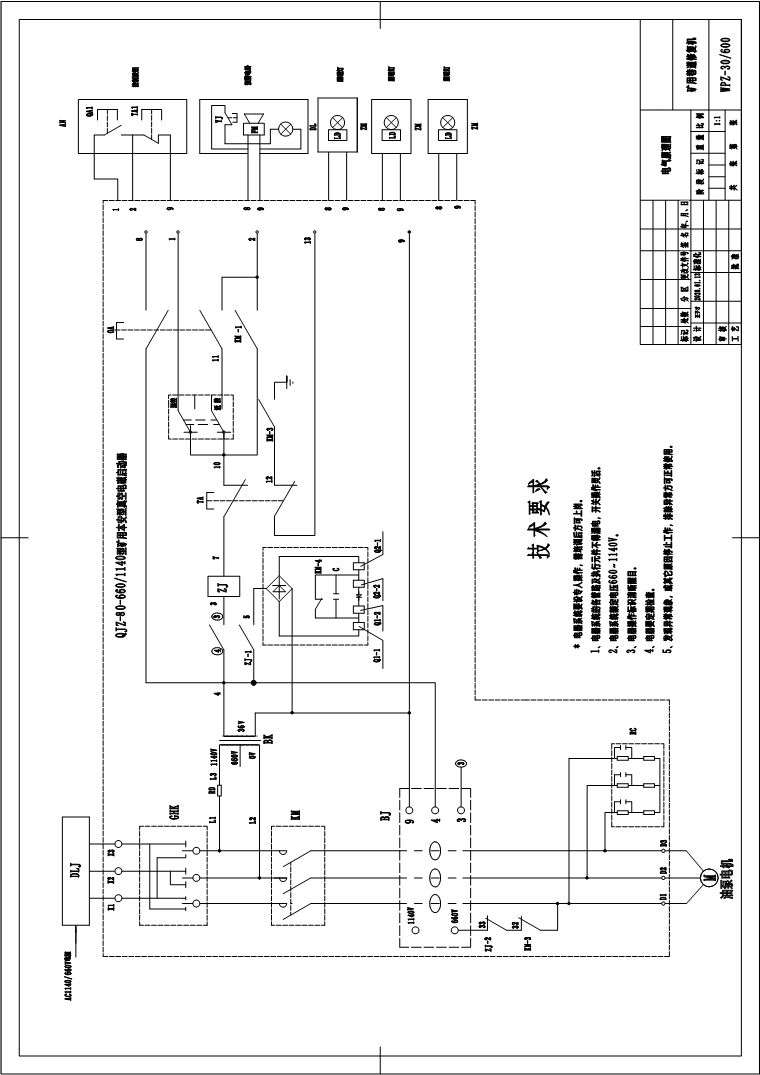

图三、电气原理图

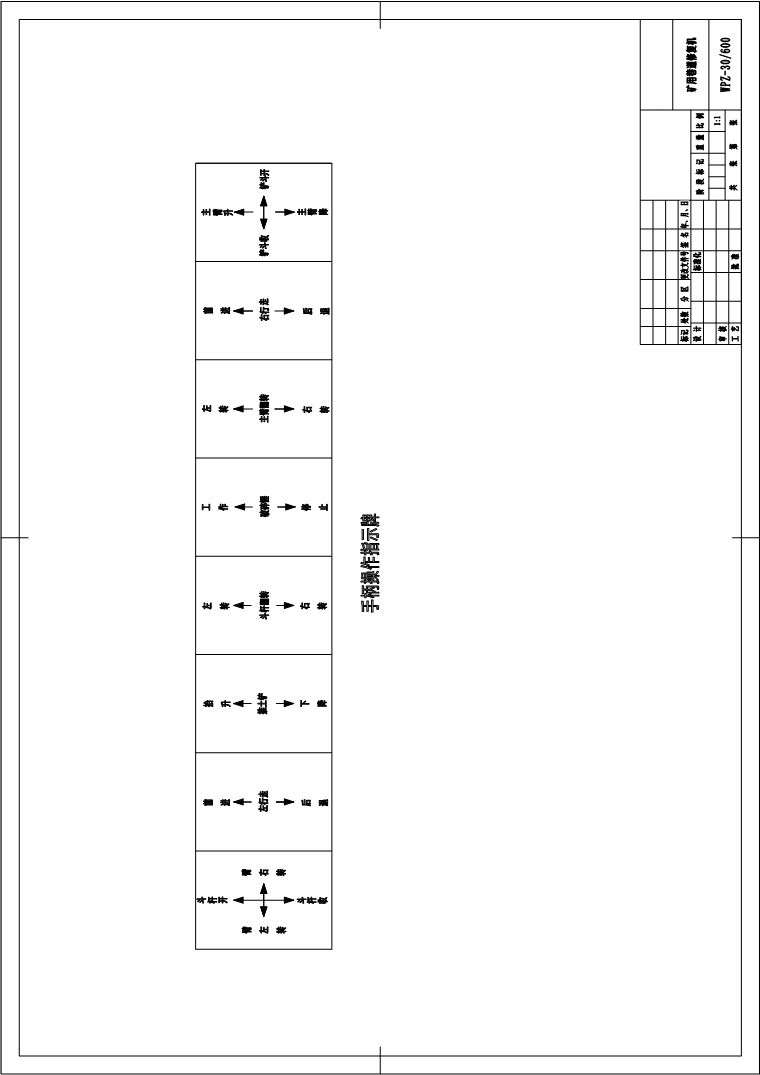

图三；手柄操作指示牌
